公司内部充电试用桩

• 桩连接mc2.0测试平台，平台地址： http://mc-uat.linghuchongtech.com，依次进入“首页/充电网络/充电桩管理/充电桩设备”，可以按条件查看指定电桩状态。
• 对应公众号Ubidy
• 可以登录后台为自己微信号充值（首页/客户管理/会员管理/会员管理）

盛弘查版本

• 离线查看：点击桩屏幕wifi信号左侧隐藏入口，输入“超级密码”=555555，进入“版本”查看。
• 在线查看：进入后台，路径“首页/充电网络/充电桩管理/充电桩设备”，列【版本号】中查看。

盛弘桩现场联调

盛弘现场操作步骤：

1、请安装令狐充配套程序：主板程序209.05.00(最新)，屏幕程序103以上的版本。
2、桩端启用令狐充协议：设置-》通信-》后台协议类型 改为  3
3、服务器IP： 120.76.67.19  服务器端口： 2816。 本地IP和网关设置请咨询
4、桩端启用令狐充刷卡选项。“充电卡类型”改为10
5、桩号配置：单设备双枪桩之A、B枪配置项填写同一个桩ID，请 客户这边提供。
比如：29个设备58条枪，桩id范围：44090200330000200001~44090200330000200029，（桩号配置：单设备双枪桩之A、B枪配置项填写同一个桩ID）


检查一：

1、确认 屏幕右上角wifi信号图标 颜色 是否 为绿色。
2、确认 本地IP和网关 地址是否正确，步骤见下：
      2.1、连续点击几次桩屏幕右上角wifi信号图标，弹出界面输入管理员密码。
      2.2、输入管理员密码成功后，选择“设置/通信”查看设置本地ip、网关。
3、确认服务器IP和端口，步骤见下：
      3.1、操作同第2项，端口在第二页显示需要点击右下角“下一页”。
      3.2、查看 服务器IP和端口。
4、确认 桩id步骤见下：
      4.1、操作同第2项。
      4.2、选择“设置/基本”点击右下角“下一页”在第二页中查看确认桩id。
5、确认 桩端程序版本，步骤见下：
      5.1、操作同第2项。
      5.2、选择“版本”查看桩端程序版本。
6、确认 设置-》通信-》后台协议类型 改为  3
7、“充电卡类型”改为10

检查二：

1. 涉及在线刷卡充电场景的，请配置刷卡选项。
2. 主板程序209.04.14以上，屏幕程序103以上的版本。
3. 服务器IP： 120.76.67.19  服务器端口： 2816。 本地IP和网关设置请咨询当地网络管理员
4. 桩号（运营商自建）：单设备双枪桩之A、B枪配置项填写同一个桩ID

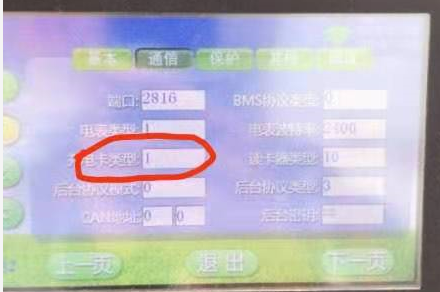

盛弘桩使用令狐充刷卡

1、进入高级管理员在密码上再加168999
2、在通信下一页
3、“充电卡类型”改为10

盛弘直流桩（桌面模拟系统）

设备位置：办公室工作台（会议室墙前）

设备ID：31010400010000200007

步骤：

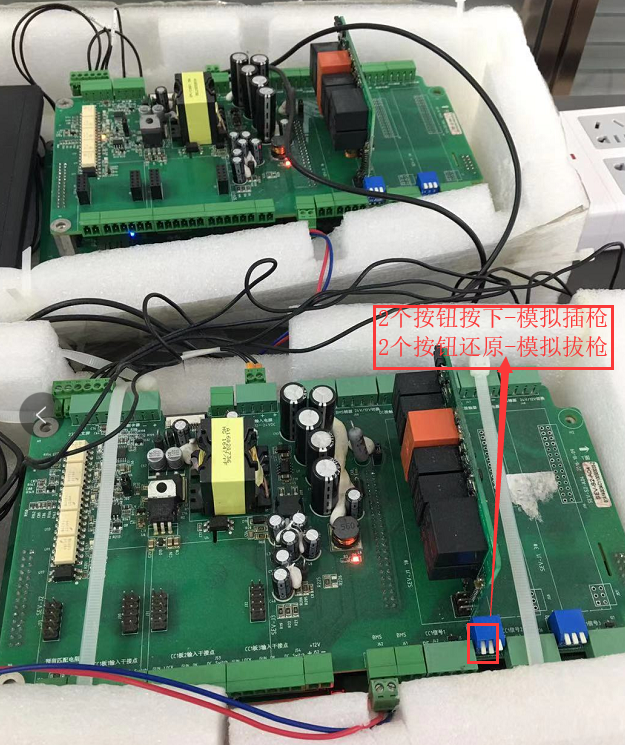

1. （模拟）插枪（见图1）

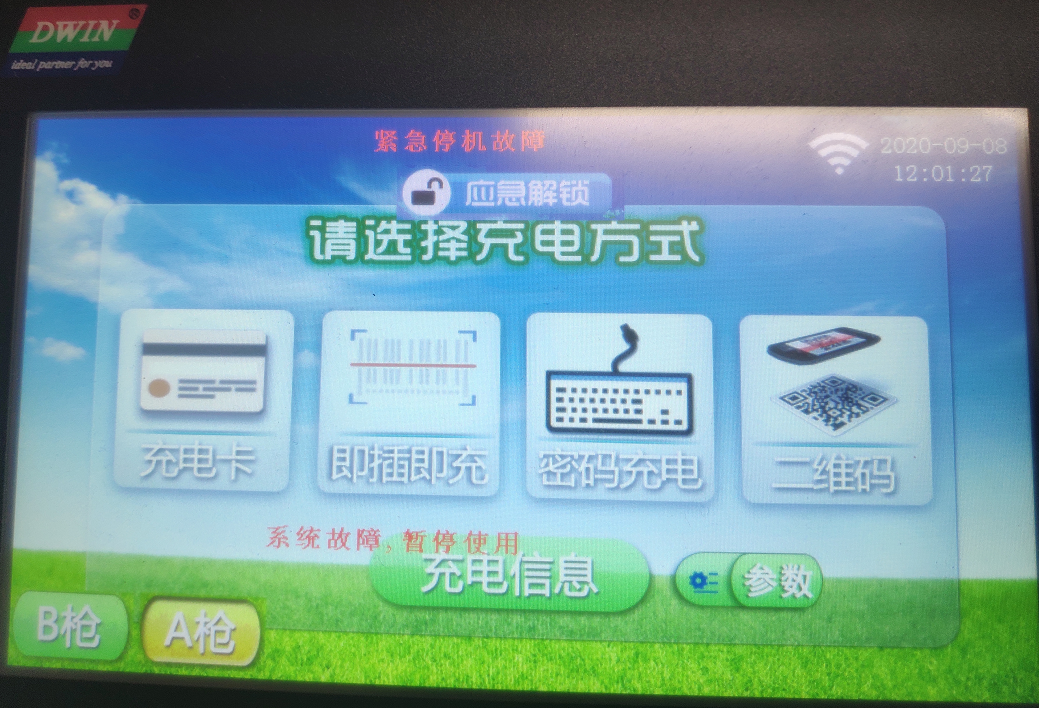

2. 屏幕点击二维码，指定微信号扫码充电，完成鉴权
3. 手机端启动充电
4. 手机端停止充电
5. （模拟）拔枪

图1：

##盛弘协议桩

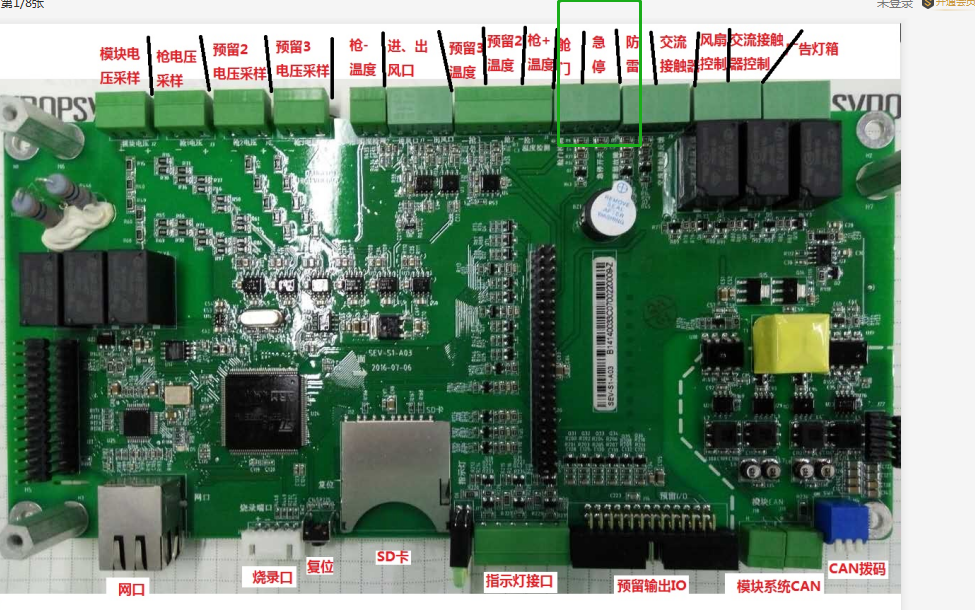

把急停屏蔽掉(线插回去)，枪锁功能屏蔽掉(设置-基本下一页，枪锁类型设置4)

循道交流桩1（门口橙色）

设备位置：办公室门口橙黑色桩

设备ID：4420010001000003

注意事项：桩体上方3个led灯，如“故障灯”亮，可能是网络等原因，需等其网络恢复后再使用。

步骤：

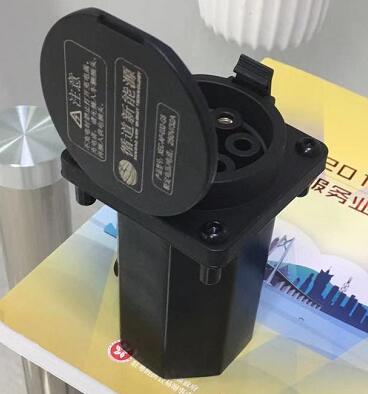

1. （模拟用电器）插枪，将桩体枪插入图2的用电器。（见图2）
2. 桩体键盘点“取消”点亮屏幕，指定微信号扫码充电，完成鉴权。（因桩体二维码异常，请扫描下图3二维码）
3. 手机端启动充电
4. 手机端停止充电
5. 无需拔枪（仅交流）

图2：

图3：

循道交流桩2（电视旁黑灰色）

设备位置：电视旁黑灰色

设备ID：4403040003000003

二维码对应URL：http://ubidy.linghuchongtech.com/lhc_pay/front/opPanel/a.htm?did=4403040003000003

注意事项：桩体上方3个led灯，如“故障灯”亮，可能是网络等原因，需等其网络恢复后再使用。

步骤：

1. （模拟用电器）插枪，将桩体枪插入图2的用电器。（见图2）
2. 桩体键盘点“取消”点亮屏幕，指定微信号扫码充电，完成鉴权。（因桩体二维码异常，请扫描下图4二维码）
3. 手机端启动充电
4. 手机端停止充电
5. 无需拔枪（仅交流）

图4：
